照明設計師如何才能有效保證設計方案的落地
照明雖然被認為是一個末端專業，但它與其它多個專業都有交叉，任何一個環節沒有處理好，都很可能就會影響照明效果的最終呈現。那如何才能保證我們的設計方案最終落地呢?
首先要了解整個項目中有哪些專業，以及什么時間節點與我們相關，我們?cè)俳Y(jié)合各個專業的時間節點，來反推我們的時間計劃，在執行過程中，關鍵時間節點一定要控制好，并要與其相關專業保持及時有效的溝通。
接下來通過一個簡單的案例，給大家分享這個過程中都踩過哪些坑：
招標單位也就是甲方，他們的訴求是：工程造價在預算內、方案效果好、實施效果好、便于運營維護;
建筑規劃設計他們的訴求是：效果要好、且不能影響建筑立面;
照明設計常需要建筑設計、幕墻設計和景觀設計配合，既然需要配合，那一定要按照對方的時間進度，提出合理的訴求。
我們先來看一下建筑效果方案：

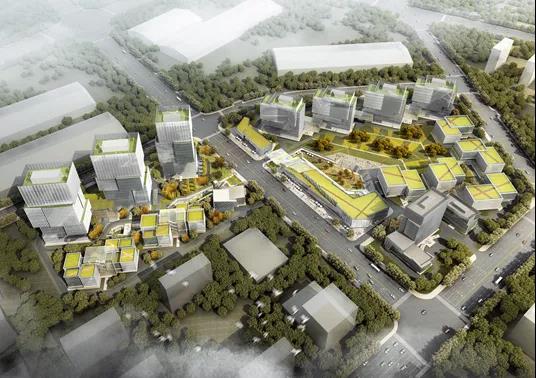

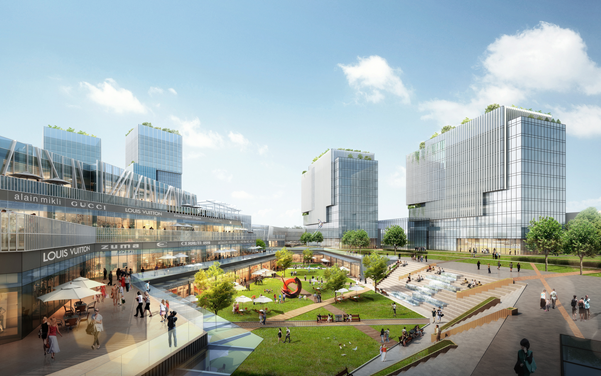

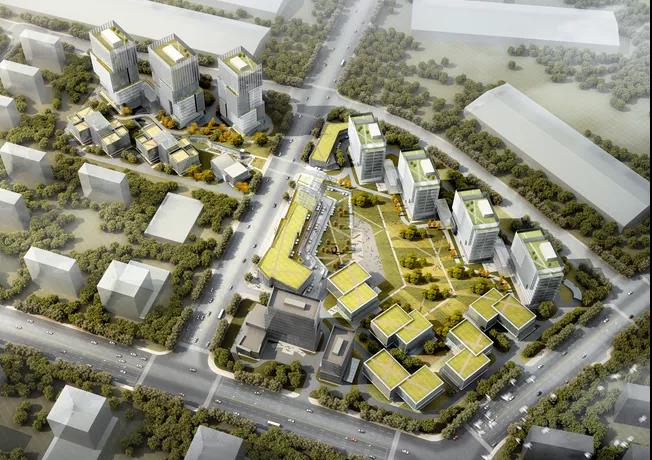

建筑設計理念

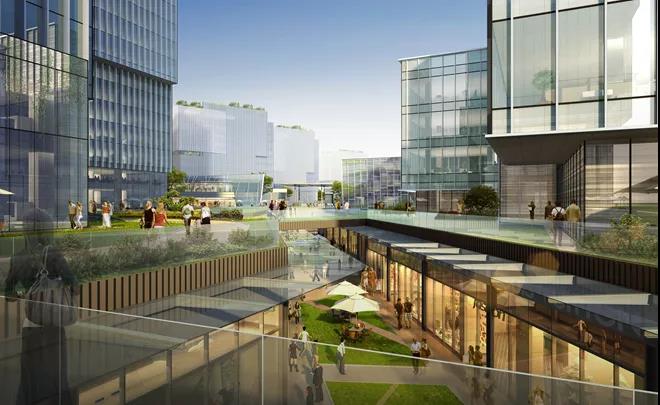

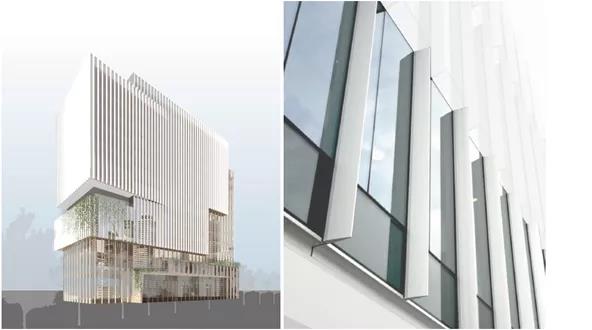

立面意向
細節

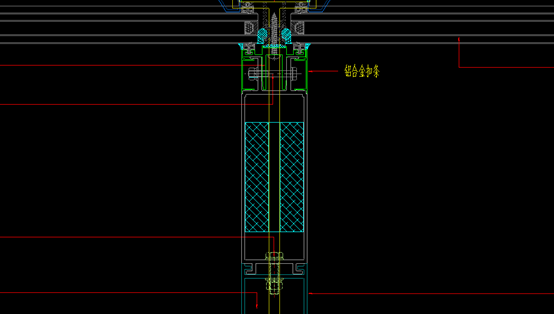

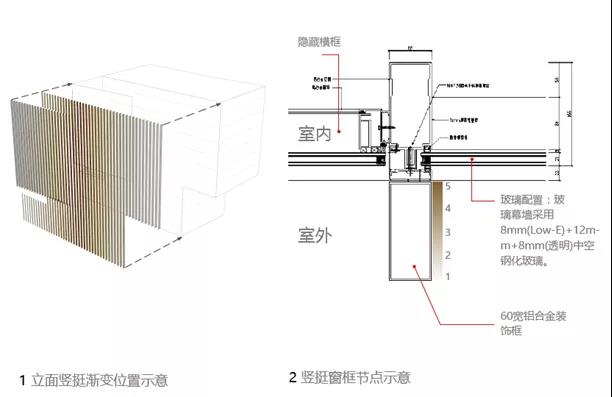

幕墻節點大樣采示意

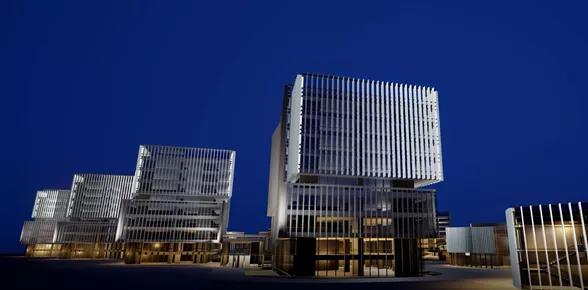

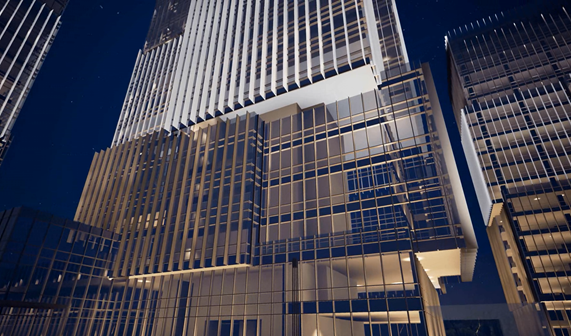

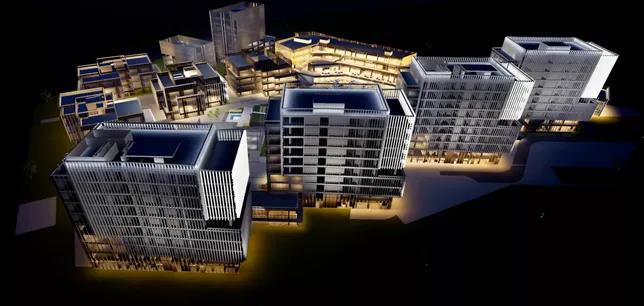

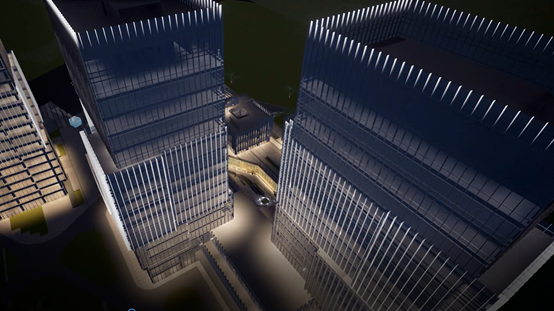

這個項目前期照明方案是同事做的，建筑頂部洗亮輪廓，形成天際線，建筑四個豎向轉角燈光洗亮，強化建筑體量，立面通過變換的燈光效果，使錯落有序的建筑立面變的更加靈動，建筑底面采用燈光烘托，產生漂浮之感。見下圖：
給建筑規劃設計師匯報完方案后還是非常認可的，同時特別強調照明燈具一定不能影響到建筑外面立;但這個方案已大大超出了甲方的預算，建筑規劃設計師的意見是，預算不用考慮，只要保證效果就行，但甲方明確要求，整個項目不能超過一千萬。(這里我們要權衡一下建筑規劃設計與業主真正的需求)
回來后公司組織召開了一個項目討論會，當我大致了解項目情況后，首要擔心我們?cè)O(shè)計時間計劃可能會有問題，于是我快速查看了一下項目文件，發現建筑方案已經是報規方案，如果報規方案過審那問題就真的麻煩了，于是我第一時間就聯系業主，了解項目進展情況。業主將他內部設計同事的聯系方式給了我，同事具體也不太清楚，總之費勁周折，總算聯系上建筑設計負責人，然后得知，馬上要送二審了，當務之急就是要先確定配電問題，溝通后得知照明配電箱可統一放置地下一層配電間。(在建筑報規之前一定要確定照明箱位置及功率，特別是照明所需功率過大時，一定要先溝通好，還有這個階段還有可能會涉及燈具檢修結構預留等問題)
接下來就是照明方案調整與照明節點問題，還好公司領導給力，提出三套方案的思路，一套按業主需求效果與造價，第二套是建筑規劃師要求的效果與造價，第三套是我們推薦的方案效果與造價，并給出每套方案的優缺點。(錨定效應不僅適用于商業，方案中也可以嘗試)

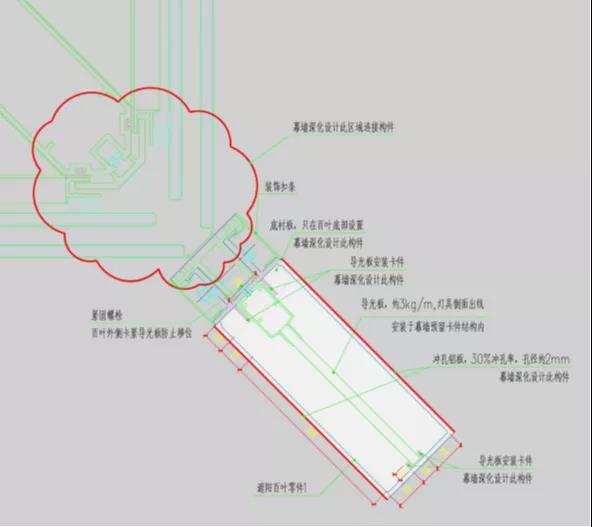

方案匯報前特意向甲方要求建筑設計單位和幕墻設計單位也需一起參加，會上順利通過了我們推薦的方案，接下來又一起討論方案實施節點，建筑出身的領導又發揮出自身特長，提出了三種實現方法，最后討論選定了在豎向遮陽百葉內安裝導光板的方案�；貋砗�，我與導光板廠家溝通具體細節問題，并深化了安裝節點，并將節點發與幕墻單位進行溝通確認。(見下圖)

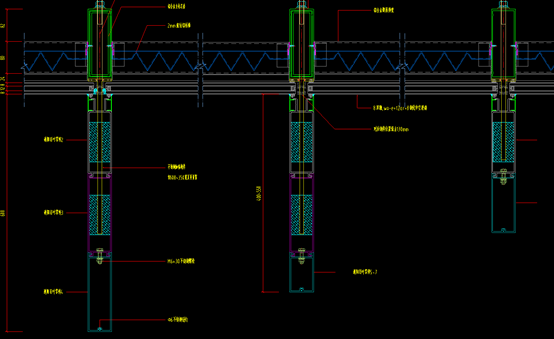

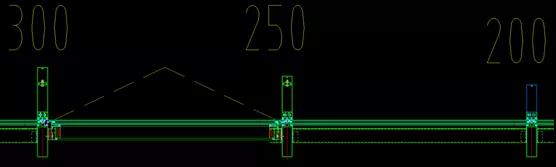

在這期間我又考慮具體安裝與維護等問題，這時燈具廠家報價也發了過來，發現造價還是超了不少，正想與幕墻單位先溝通一下這個節點問題，，幕墻公司這邊來電話了，告知豎向遮陽百葉內不能安裝燈具，原因是這些豎向結果并不是統一尺寸，超過200cm內部就要加結構固定，否則受外力因素就會變形。(見下圖)
所以又要重新考慮，于是又在遮陽百葉根部的扣板安裝LED點光源的方案(上圖綠色位置)，通過對洗的方式，照亮對側裝，發給幕墻單位后，給回復這里也裝不了，因?yàn)檫@里還有結構件連接。(見下圖)

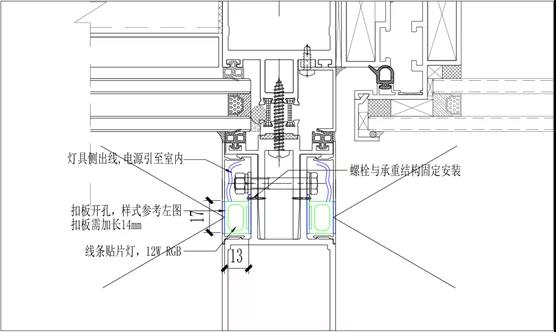

這就尷尬了，現在條件行不通，思來想去只能想辦法創造條件了，于是我將扣板處空間做了調整，使燈具剛好安裝進去，然后跟幕墻單位這邊溝通方案的可行性，這次還算順利，總算可以了，心里一下輕松了很多。(節點見下圖)
接下來就是聯系燈具廠家，確認燈具尺寸是否與樣冊一致(H13mm,W17mm),因?yàn)檫@個空間對燈具尺寸要求非�？量�，同時燈具還需要追逐變化效果，所以線條燈具還需要分段，但燈具樣冊上一般不會標注分段情況，于是聯系廠家問燈具是否可以分段，給我回復說可以做分段，問他有沒有樣品，回復說沒有，又聊了一下項目情況后，說可以做出樣品，時間是十天，但等收到樣品后，寄來了5款，但沒有一款是符合要求的，于是聯系他們，回復說是先讓看一下光效。后來跟朋友了解，一般工廠是不會輕易為一款燈開模的，所以我又聯系別的廠家，后來這個廠家朋友在了解項目情況后，開模生產出符合設計要求的線條燈，但有一點小的瑕疵，并不太影響效果，但他們還是做出的調整，在此很感謝廠家的朋友給予的支持。
在此期間建筑設計那邊因機房配電問題，原設在地下一層的照明配箱沒有空間安裝，最后溝通后將配電變更至樓頂，如果之前沒有提這方面的問題，那后果就可想而知了。
這個項目中還要特別感謝幕墻單位，將我提出的節點都給予深化，沖孔扣板還給做了樣品，拿到樣品后就拿樣燈進行模擬實驗，測試照度略有不足，所以特意要求廠家把光通量做高一些，顯指沒要求，只要沒有明顯色差就行。(室外燈具一般不要求顯指，特別是應用在一些灰的材質表面，顯指好反而有可能起到相反的作用，室外尺度都比較大，所以是觀看距離一般都比較遠，所以只要亮度合適就好。)

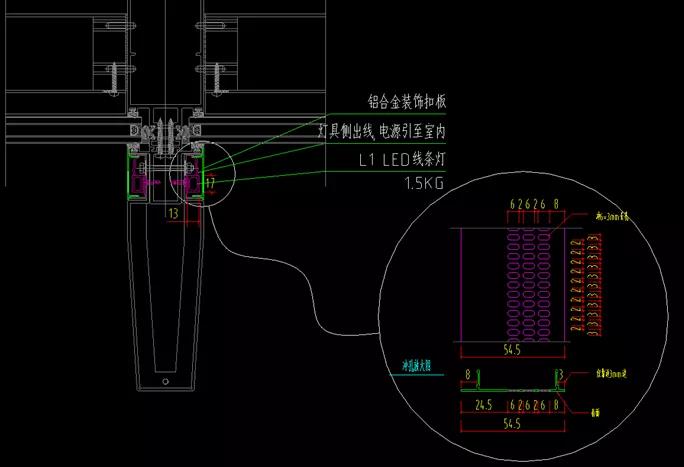

上圖為幕墻單位深化節點，他們還擔心燈具太貼扣板，還特意更改了結構，空間由原來的14mm,增大到17mm,真的是太貼心了!!!但后來在打樣過程中，這種沖孔比較費事，后又改為正圓形。當時這樣的沖孔主要考慮會更少的遮擋燈具出光，但后來現場亮燈時發現，我有點多慮了，現場非常亮。這主要是因?yàn)闊艄庀嗷ブg會有疊加。所以在今后的項目中，如果有條件，就不要拿一兩條燈做試驗，最好做一個區域。還好這里有燈光變化控制效果。
別外還有兩個燈具安裝節點，也是費勁了周折，這里就不展開敘述了。

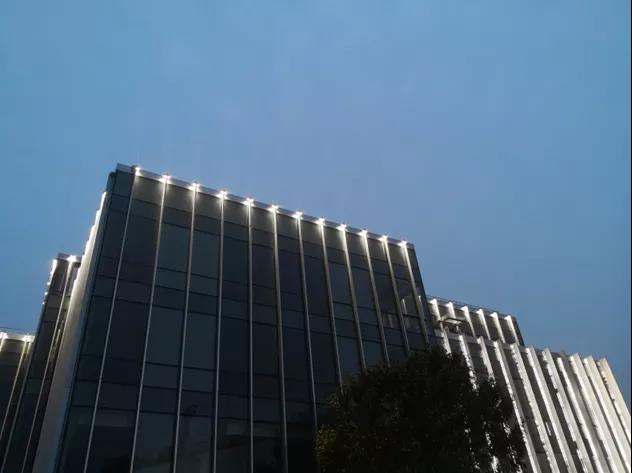

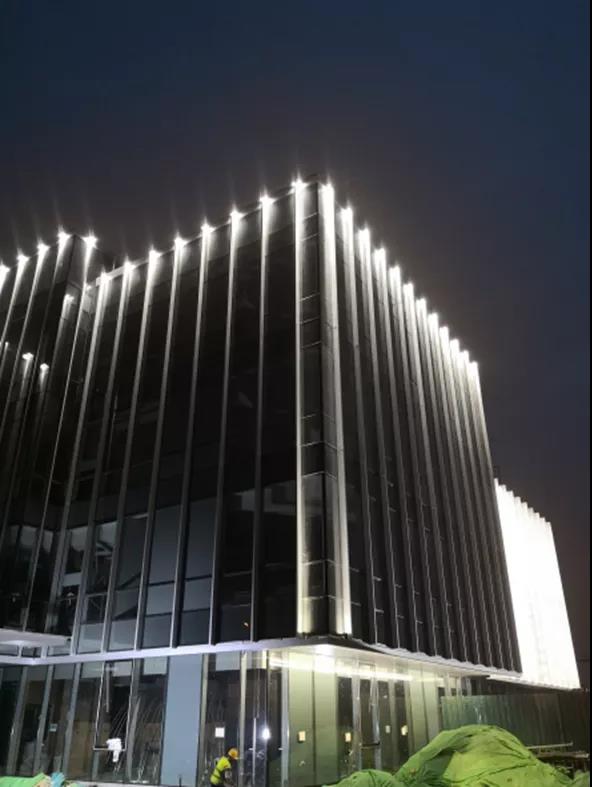

最后給大家看一下亮燈后的效果。下圖右側曝亮的那塊就是上面節點圖中線條燈照明效果，實際沒這么曝。

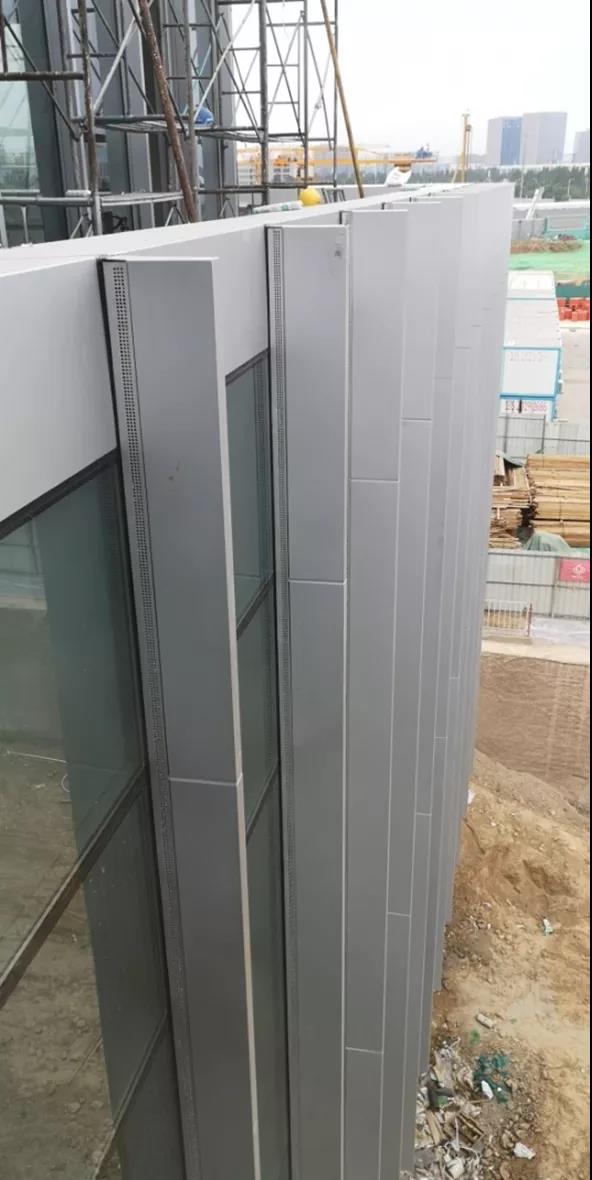

下面這張是站在樓頂近距離拍的，如果不仔細看，都注意不到這些沖孔，燈具與管線全部隱蔽在結構內，完全不影響建筑外立面效果，而且維護也很方便。
總結：這個項目有可能是業主單位的管理經驗不力或者是精力不夠，所以大部分需要銜接的工作都是我們?cè)诟M(jìn)溝通，好在大的時間節點上都沒有出現問題。所以在一個項目中，僅做好本職工作，有時是遠遠不夠的，與其它專業進行及時有效的溝通，多換位思考，這樣才有可能把一件事情做好。
